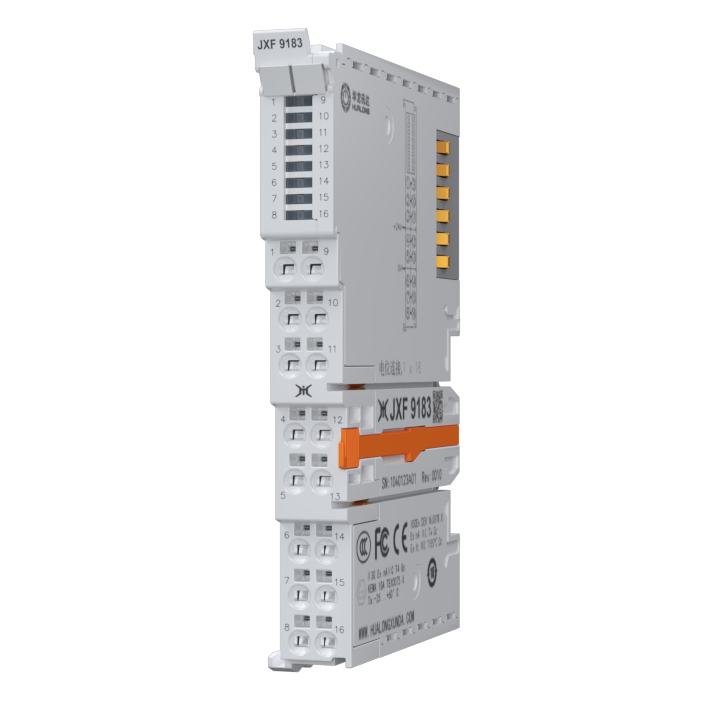

JXF 9183
16 通道|电源端子模块
提供高效、实时的模块化电位分配器，为智能制造提供储能基站。
JXF 9183 该模块为模块化电位分配器，可将电位分配端子模块提供 16 个通道中。
JXF 9183 产品特性
便携性：JXF 9183 模块接线方式便捷，使用直接插入技术。
便携性：端子模块外壳宽度仅为 12 毫米，有 16 个接点，具有高封装密度。以实现节省安装空间，比具有充足的信号采集功能。
技术参数
| 技术参数 | JXF 9183 |
|---|---|
| 技术 | 电位分配模块 |
| 独立电位的数量 | 1 |
| 每个电位的端子接点数 | 16 |
| 标称电压 | ≤ 60 VDC |
| 电流负载 | 最大 10 A |
| EC总线 电流消耗 | - |
| EC总线连成回路 | 是（2 个电源触点） |
| 诊断 | - |
| 给EC总线的信息 | - |
| PE触点 | 否 |
| 重新馈入 | - |
| 附加电源触点的连接设施 | - |
| 在带电源触点的总线端子模块上并排安装 | 是 |
| 在不带电源触点的总线端子模块上并排安装 | - |
| 过程映像中的位宽 | 0 |
| 安装导轨的电气连接 | - |
| 电源触点的电气连接 | - |
| 电气隔离 | 500 V （EC总线 / 现场电压） |
| 导线类型 | 实心线、绞线和线鼻子 |
| 导线连接 | 实心线：直插式连接技术；绞线和线鼻子：用螺丝刀撬动弹簧 |
| 额定横截面 | 实心线：0.08…1.5 mm²；绞线：0.25…1.5 mm²；线鼻子：0.14…0.75 mm² |
| 允许的环境温度范围：运动期间 | 在水平安装位置对齐【参照59页】：0°C ... +55°C； |
| 所有其他安装位置【参照60套】：0°C ... +45°C； | |
| 允许的环境温度范围：储存 | -25°C ... +85°C |
| 允许的相对湿度 | 95%，无冷凝 |
| 尺寸 (宽 x 高 x 深) | 约 14.8 mm x 100 mm x 70 mm （宽度对齐：12 mm） |
| 安装 | 35 mm 安装导轨，符合 EN 60715 标准 |
| 抗振性/耐冲击性 | 符合 EN 60068-2-6 / EN 60068-2-27 标准，另详见《机械负荷增强型模块的安装指南》。 |
| EMC 抗干扰 / 静电释放 | 符合 EN 61000-6-2 / EN 61000-6-4 标准 |
| 防护等级 | IP 20 |
| 安装位置 | 可变，详见 【4.6 安装位置】 |
| 认证 | CCC、CE、FCC、中国ROHS |
